知識講堂 | 機器視覺基礎知識-分辨率，精度，公差
視覺行業的初學者，甚至是做了1-2年的銷售也許還會困惑這樣的事情——在拿到檢測要求后，不知道根據圖紙上的公差，應該選用多少萬像素的相機。同時還不明確為什么要三個類似的專有名詞來描述同一個事情。
這一期內容就是為大家詳細介紹：分辨率，精度，公差的關系，從而指導相機的選型。

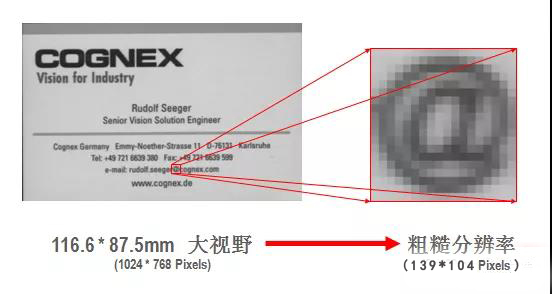

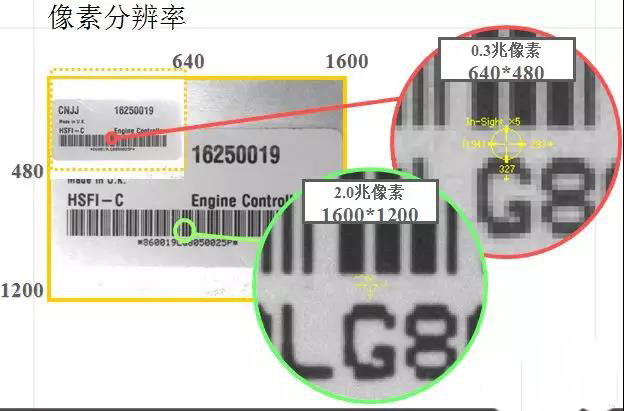

比如我要看的產品大小是30mm*10MM，使用200萬像素（1600pixel*1200pixel）的相機。因?yàn)楫a(chǎn)品是長條形，為了把產品都放入到視野內，我們計算分辨率的時候要考慮長邊對應，此時分辨率為
精度（Accuracy）
精度的單位是mm。根據產品表面和照明狀況的不同，我們可以通過放大圖像觀察辨別穩定像素的個數，從而得出精度。如果條件不允許實際測試觀察，一般的規律是，如果使用正面打光，有效像素為1個，使用背光，有效像素為0.5個。 影響精度的因數：
– 視野FOV
– 相機分辨率Camera Resolution
– 圖像質量Image Quality
– 視覺工具的精度Vision Tool Accuracy
這個例子我們?nèi)? Pixel，得到精度為0.019mm約等于0.02mm。機器視覺系統的定位精度如何計算？
假如是30萬像素的工業相機，視野范圍為640x480mm，其精度是不是就是1mm了？30W相機分辨率640*480 正常這樣算：用最長的邊除去監控面積最長的邊 即可，所以精度基本上是1mm，這個是理論值，如果你做測量或者表面劃傷檢測，肯定不準確，一個像素有可能無法凸顯特征。
公差（Tolerance）
一般情況下，精度和公差的對應關系如下：
對一個項目來講，我們是先從圖紙上讀到公差的要求。然后再根據上述關系，反推得出我們需要多少像素的相機。像素精度：一個像素在真實世界代表的距離，即拍攝視野/分辨率。例如我所使用的大華500萬相機，分辨率2592*2048，在視野中長的一邊100mm，即可拍到100mm的物體，那么在這一方向的像素精度為100/2592mm約為0.0386mm。測量誤差：使用算法測量的距離/長度與真實值的誤差。亞像素精度：亞像素精度是指相鄰兩像素之間細分情況，輸入值通常為二分之一，三分之一或四分之一。即每個像素將被分為更小的單元從而對這些更小的單元實施插值算法。例如，如果選擇四分之一，就相當于每個像素在橫向和縱向上都被當作四個像素來計算。實際測量或檢測時需要考慮的還有很多，例如幀率、曝光、增益等。最后我們?cè)倩仡櫼幌聶C(jī)器視覺的相關術語：
相機所能看到的現實世界的物理尺寸感光器件上的基本感光單元，既相機識別到的圖像上的最小單元！分辨率 = 視野 % 像素?cái)?shù)（相同方向）
